Materiales
- Envolvente exterior: panel de acero galvanizado de 0,8 mm de espesor y calidad Z-275 con perfil integral conformado en los extremos que le aporta mayor rigidez.
- Bafles laterales: se componen de dos paneles de lana mineral de 50 mm de espesor cada uno: el primer panel en contacto por una de sus caras con la envolvente exterior es de Isover Geowall 34 al que le sigue un segundo panel Tech Slab 2.1 V2 siendo este el que queda a la vista en contacto con el aire por la cara que incorpora el velo negro.
- Bafles centrales: se componen de cuatro paneles de lana mineral de 50 mm de espesor cada uno: los dos exteriores y en contacto con el aire por la cara que incorpora el velo negro son de Isover Tech Slab 2.1 V2 e insertados entre estos, otros dos paneles de Geowall 34.
Todo el material fonoabsorbente empleado en la construcción de los bafles es no combustible y no contribuyente al fuego Euroclase A1 según norma EN13501-1. Para un perfecto acabado su contorno está perfilado con ángulos metálicos que aumentan la solidez del conjunto.

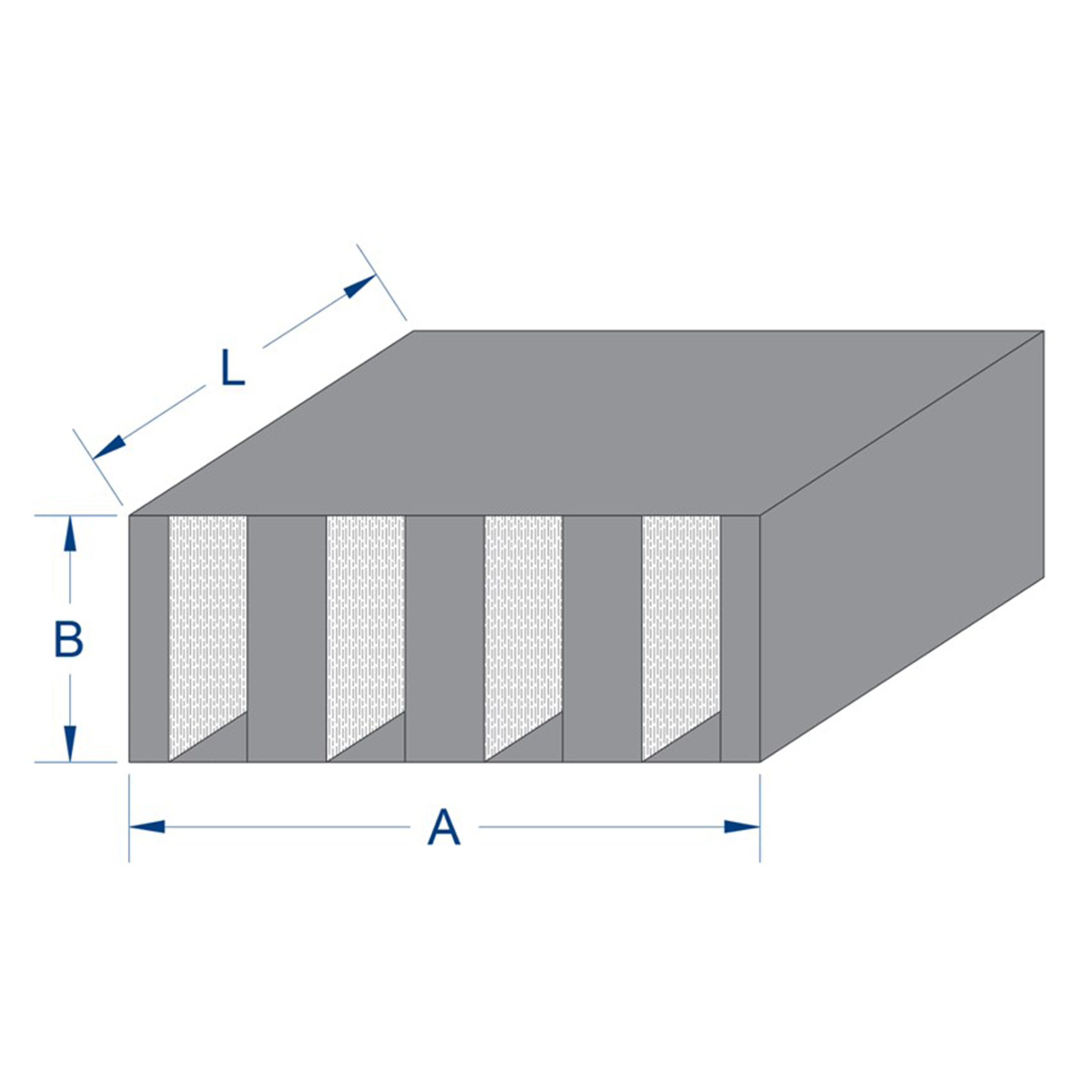

Tamaños
Indicados en tabla. Longitudes de 600 mm 1200 mm y 1800 mm (resultado de unir uno de 600 con otro de 1200 mm.)
Método de ensayo
UNE-EN ISO 7235:2010
Pres. máx. de funcionamiento
2000 Pa
Velocidad máxima de aire
10 m/s
Temp. máx. de funcionamiento
90 °C
Unión
Perfil brida tamaño 20 o 30
Opcionales
– Longitud personalizada
– Suministro de bafles individuales

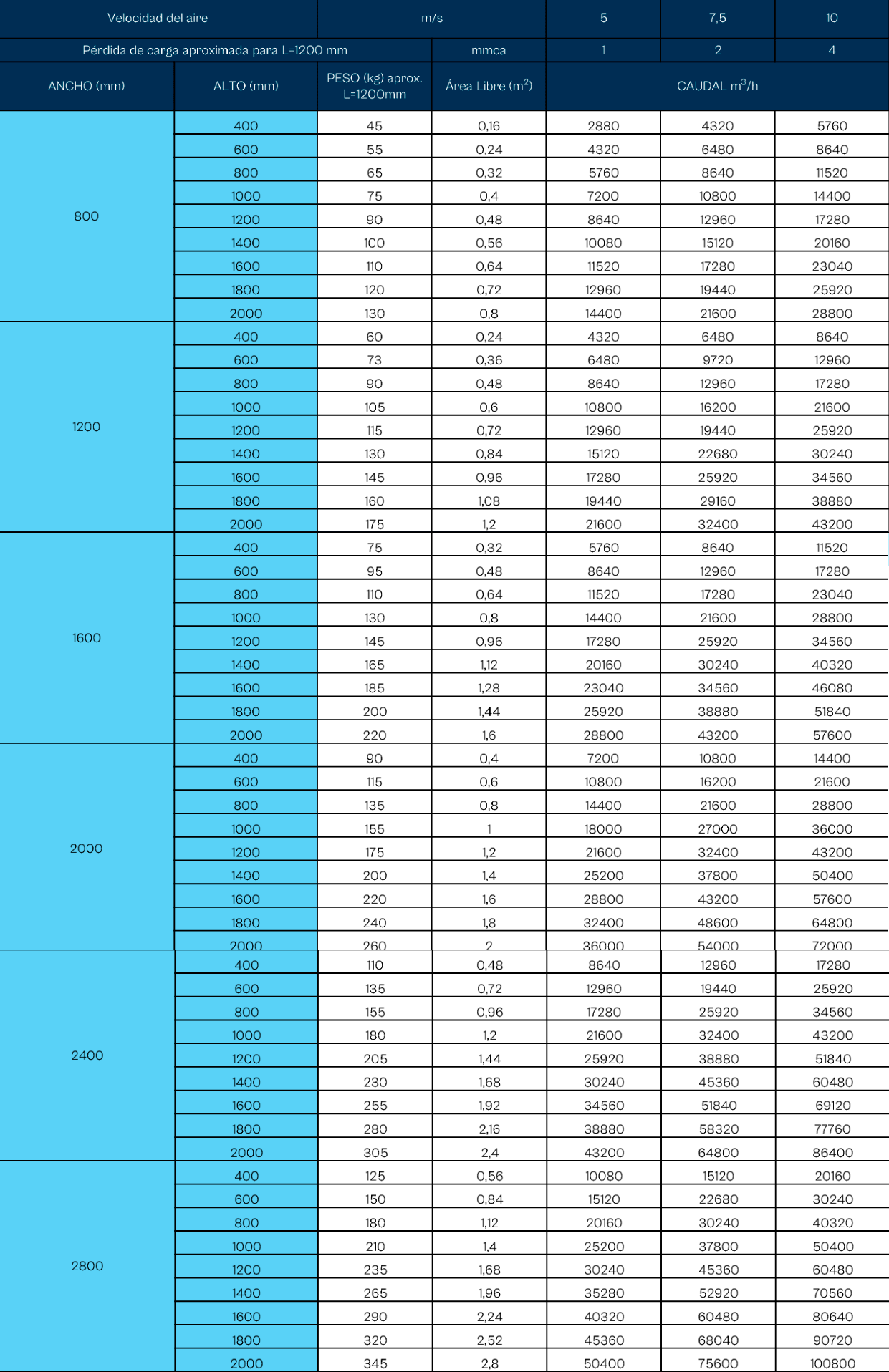

Guía de selección

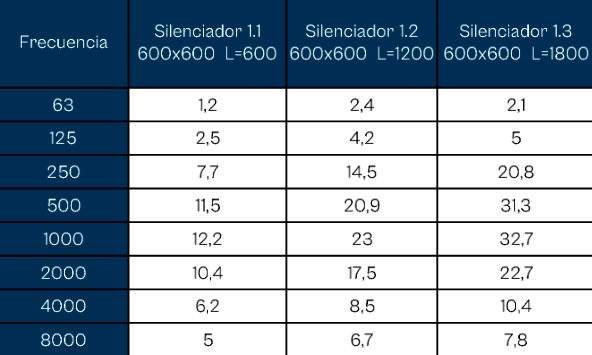

Medición en laboratorio de la pérdida de inserción según norma UNE-EN ISO 7235:2010
