Materiales
- Envolvente exterior: Panel de acero galvanizado de 0,8 mm de espesor y calidad Z-275 con perfil integral conformado en los extremos que le aporta mayor rigidez.
- Bafles laterales: se componen de dos paneles de lana mineral de 50 mm de espesor cada uno: el primer panel en contacto por una de sus caras con la envolvente exterior es de Isover Geowall 34 al que le sigue un segundo panel Tech Slab 2.1 V2 siendo este el que queda a la vista en contacto con el aire por la cara que incorpora el velo negro cubierto en toda su superficie por una chapa perforada de acero galvanizado de 0,8 mm de espesor. Para un perfecto acabado, el conjunto está perfilado con un marco de chapa galvanizada.
- Bafles centrales: se componen de tres paneles de lana mineral de 50 mm de espesor cada uno: los dos exteriores en contacto con el aire por la cara que incorpora el velo negro de Isover Tech Slab 2.1 V2, que está cubierta en toda su superficie por una chapa perforada de acero galvanizado de 0,8 mm de espesor. Insertado entre ellos se dispone un panel Isover Geowall 34.
Todo el material fonoabsorbente empleado en la construcción de los bafles es no combustible y no contribuyente al fuego Euroclase A1 según norma EN13501-1. Para un perfecto acabado su contorno está perfilado con ángulos metálicos que aumentan la solidez del conjunto.

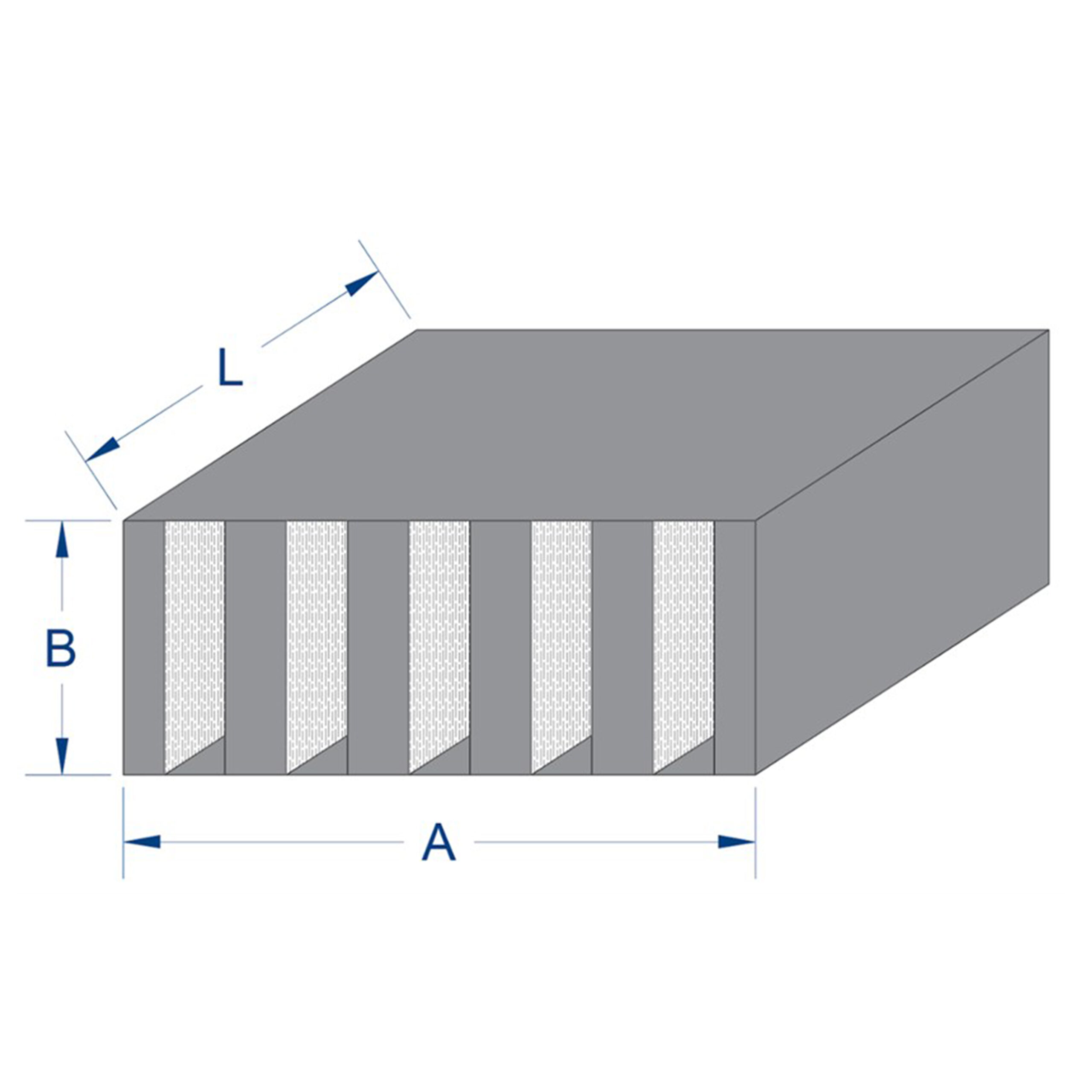

Tamaños
Indicados en tabla. Longitudes de 600 mm 1200 mm y 1800 mm (resultado de unir uno de 600 con otro de 1200 mm.)
Método de ensayo
UNE-EN ISO 7235:2010
Pres. máx. de funcionamiento
2000 Pa
Velocidad máxima de aire
15 m/s
Temp. máx. de funcionamiento
90 °C
Unión
Perfil brida tamaño 20 o 30
Opcionales
– Longitud personalizada
– Suministro de bafles individuales

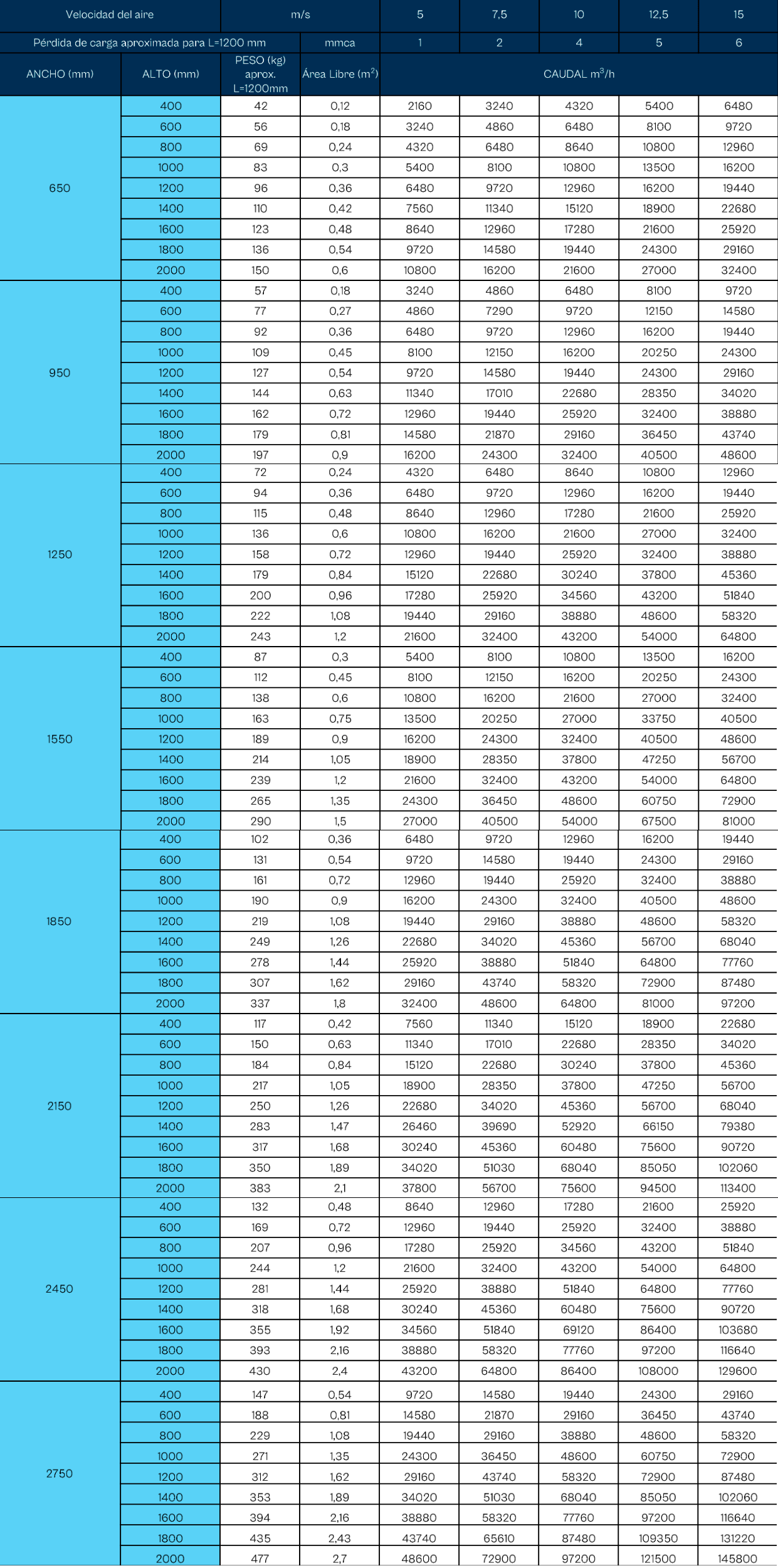

Guía de selección

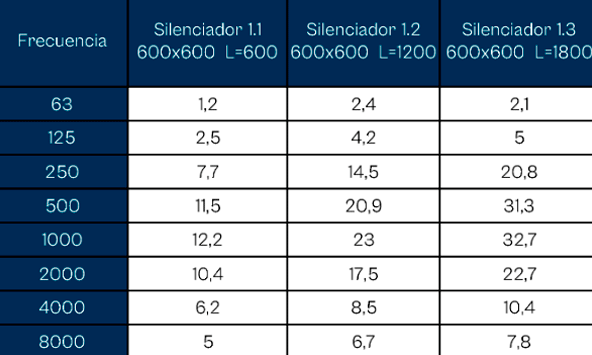

Medición en laboratorio de la pérdida de inserción según norma UNE-EN ISO 7235:2010
